加热直条ZD

产品特点

特点
可弯曲电加热直条，加热稳定，持久，寿命长。

我公司在精密加热方面已达到国外相似水平, 可根据客户的要求定做各种尺寸功率的加热直条，可以接线或不接线，也可以卷成客户要求的加热圈成型产品，以满足客户的不同需求。

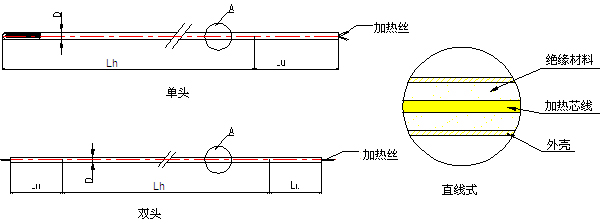

直线式电加热直条规格

外径D （mm）	不发热段长度 mm	芯线数	电源接线方式	发热段米电阻范围 Ω/m	最大米功率 W/m
1.0	100-500	1	双头	10-100	120
2.0	100-500	1	双头	2.5-25	200
3.0	100-500	1	双头	1.1-11	280
4.0	100-500	1	双头	0.6-60	340
5.0	100-500	1	双头	0.4-4.0	400
6.0	100-500	1	双头	0.25-2.5	450
1.0	100-200	2	单头	40-120	120
2.0	100-200	2	单头	9-36	200
3.0	100-200	2	单头	4-1.6	280
4.0	100-200	2	单头	2.2-9	340
5.0	100-200	2	单头	1.5-6	400
6.0	100-200	2	单头	1.0-4	450

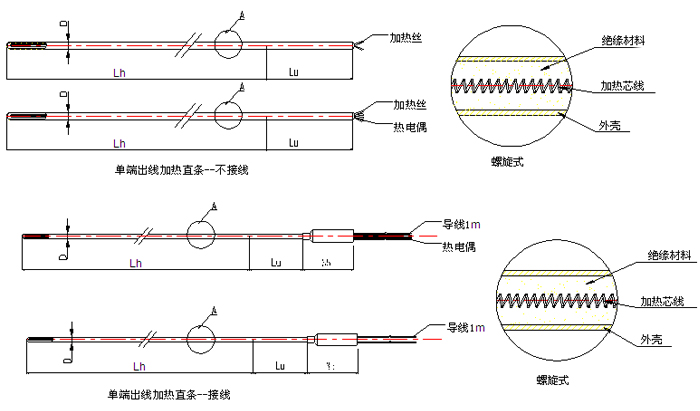

一、一端引出电源线的电加热条（圆、方、扁）


截面D（mm）	发热段长度 Lh（mm）	不发热长度 Lu(不接线)（mm）	不发热长度Lu (接线)（mm）	电压Ｖ	功率Ｗ	备注
φ4、 2.7×4.6、 3.3×3.3	300	60	45	220	/	可带热电偶K、Ｊ
	400	60	45	220	200
	500	60	45	220	250
	600	60	45	220	300
	700	60	45	220	350
	800	60	45	220	400
	900	60	45	220	450
	1000	60	45	220	500
	1100	60	45	220	550
	1200	60	45	220	600
	1400	60	45	220	650
	1600	60	45	220	700
	1800	60	45	220	750
	2000	60	45	220	800

截面D （mm）	发热段长度Lh （mm）	不发热长度 Lu(不接线)（mm）	不发热长度Lu (接线)（mm）	电压Ｖ	功率Ｗ	备注
φ2.4	300	60	45	220	120	不带热电偶
	400	60	45	220	150
	500	60	45	220	180
	600	60	45	220	210
	700	60	45	220	240
	800	60	45	220	270
	900	60	45	220	300
	1000	60	45	220	320
	1100	60	45	220	350
	1200	60	45	220	380
	1300	60	45	220	400
	1500	60	45	220	450

截面D（mm）	发热段长度Lh （mm）	不发热长度 Lu (不接线)（mm）	不发热长度Lu (接线)（mm）	电压Ｖ	功率Ｗ	备注
φ3.5 2.2×4.2 3×3	300	60	45	220		可带热电偶K、Ｊ
	400	60	45	220	160
	500	60	45	220	200
	600	60	45	220	240
	700	60	45	220	280
	800	60	45	220	320
	900	60	45	220	360
	1000	60	45	220	400
	1100	60	45	220	440
	1200	60	45	220	480
	1400	60	45	220	520
	1600	60	45	220	560
